BỘ ĐẾM ĐỒNG BỘ 3 BIT

              Trong các mạch đếm đồng bộ, các FF chịu tác động đồng thời của các xung Ck. bộ đếm đồng bộ 3 bit sử dụng 3 JK-FF, mạch đếm được 8 trạng thái và số xung đếm được từ 0 đến 15, giả sử FF có xung Ck tác động ở cạnh xuống, với mạch đếm lên ta có bảng trạng thái như sau :
              FF 0 đổi trạng thái sau từng xung Ck : J0 = K0=1
              FF 1 đổi trạng thái nếu trước đó Q0 = 1 => J1 = K1=Q0
              FF 2 đổi trạng thái nếu trước đó Q0 = Q1 =1 => J2 = K2=Q0·Q1
              Từ đó xây dựng được sơ đồ mạch đếm đồng bộ 3 bit như sau:

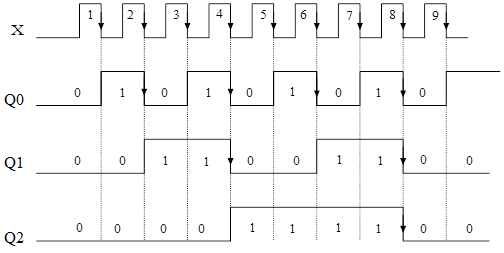

              Giản đồ dạng sóng của mạch:
                Bước 1: Khởi chạy sơ đồ mạch logic và sơ đồ mạch logic hiển thị LED. Quan sát tín hiệu đầu ra và giản đồ dạng sóng, đưa ra nhận xét?
                Bước 2: Thay đổi tốc độ mô phỏng mạch và hiệu ứng tín hiệu của mạch bằng cách Click chuột vào các biểu tượng "Simulation Speed" và "Current Speed" tương ứng. Quan sát hiệu ứng trong mạch.
                Bước 3: Thay đổi tần số của xung đồng hồ bằng cách Click đúp chuột vào biểu tượng "CLK". Quan sát tín hiệu ở đầu ra và giản đồ dạng sóng, So sánh với kết quả quan sát được ở bước thứ 1.
                Bước 4: Tiến hành thực hành trên Test Board, Khởi chạy mạch lắp ráp. Quan sát tín hiệu ra, đưa ra nhận xét?
                Bước 5: Thay đổi tần số xung đồng hồ f =10 Hz trên bộ phát tín hiệu. Quan sát tín hiệu ra và đưa ra nhận xét so với trường hợp ở bước 4.
                Bước 6: Thay đổi biên độ tín hiệu xung đồng hồ A = 7V trên bộ phát tín hiệu. Quan sát các IC và giải thích hiện tượng?
                Bước 7: Thay đổi điện áp nguồn cung cấp V = 10V, Quan sát các linh kiện trên mạch lắp ráp và giải thích hiện tượng?

I. SƠ ĐỒ MẠCH LOGIC
Click VÀO ĐÂY để thực hành

II. SƠ ĐỒ MẠCH LOGIC HIỂN THỊ LED
Click VÀO ĐÂY để thực hành

III. THỰC HÀNH TRÊN TEST BOARD
