Bộ ghép quang còn gọi là bộ cách ly quang (Photo-coupler, opto-coupler hay opto-isolators) dùng để cách điện giữa các mạch điện có sự khác biệt về điện thế khá lớn mà vẫn truyền dẫn được tín hiệu điện giữa chúng. Hiện nay, một bộ cách ly quang loại tốt có thể đạt được mức cách ly vào - ra là 10 KV và đáp ứng với biến đổi ở mức 10 kV/μs

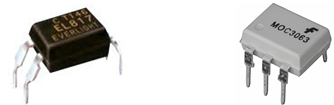

.png)

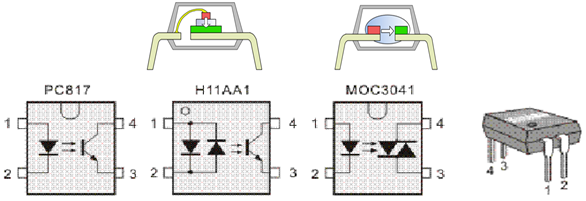

.png)
Cấu tạo của bộ ghép quang gồm có một điôt phát quang (LED) có nhiệm vụ phát ra ánh sáng có đáp ứng nhanh với sự thay đổi của dòng điện đi qua nó, và một linh kiện thu quang (ví dụ như điôt quang, transistor quang, thyristor quang...). Hai linh kiện này đặt cạnh nhau tạo thành bộ ghép quang, trong đó dòng điện đầu vào của một mạch điện sẽ tạo ra một dòng điện thích ứng ở đầu ra của một mạch điện khác.
Khi LED được phân cực thuận sẽ phát ra ánh sáng. Ánh sáng này được chiếu trực tiếp lên cấu kiện thu quang hoặc chiếu gián tiếp qua sợi quang dẫn và cấu kiện thu quang sẽ biến tín hiệu quang thành tín hiệu điện. Như vậy, đầu tiên tín hiệu điện được LED biến thành tín hiệu quang, sau đó tín hiệu quang được cấu kiện thu quang biến đổi lại thành tín hiệu điện.
Bộ ghép quang được dùng trong các thiết bị số cần đến cách ly điện với nhau, nhằm tránh sốc điện hoặc gây nhiễu lẫn nhau. Các thiết bị đo đạc thí nghiệm thường được thiết kế số hóa số liệu, và truyền số liệu sang máy tính nhúng thông qua photocoupler.
Bộ ghép quang cũng được tích hợp lên các transistor, MOSFET, IGBT, triac công suất lớn để đóng mở dòng điện. Các linh kiện hợp thành này thường được gọi là rơle bán dẫn.
Ngoài ra bộ ghép quang cũng được dùng nhiều trong các hệ thống truyền dẫn quang PON (mạng quang thụ động).
Bộ ghép quang cũng được tích hợp lên các transistor, MOSFET, IGBT, triac công suất lớn để đóng mở dòng điện. Các linh kiện hợp thành này thường được gọi là rơle bán dẫn.
Ngoài ra bộ ghép quang cũng được dùng nhiều trong các hệ thống truyền dẫn quang PON (mạng quang thụ động).
Bước 1: Chạy mạch nguyên lý, đóng khóa K quan sát chiều dòng điện trên Diode phát quang và transistor quang?
Bước 2: Xác định giá trị dòng điện trên Diode phát quang và transistor quang? Đưa ra nhận xét về mối quan hệ giữa chúng?
Bước 3: Thay đổi giá trị điện áp U1=10V và U1=3V. Lặp lại các bước 1, bước 2.
Bước 4: Đưa ra nhận xét về nguyên tắc làm việc của bộ ghép quang?
Bước 2: Xác định giá trị dòng điện trên Diode phát quang và transistor quang? Đưa ra nhận xét về mối quan hệ giữa chúng?
Bước 3: Thay đổi giá trị điện áp U1=10V và U1=3V. Lặp lại các bước 1, bước 2.
Bước 4: Đưa ra nhận xét về nguyên tắc làm việc của bộ ghép quang?
1. Click Vào đây để thực hành trên mạch nguyên lý
2. Khảo sát trên Test Board ảo
3. Ứng dụng của bộ ghép quang
2. Khảo sát trên Test Board ảo
3. Ứng dụng của bộ ghép quang
