Circuit Simulator Falstad

Circuit simulator Falstad là một phần mềm mã nguồn mở miễn phí để thiết kế và mô phỏng các mạch điện tử chạy online trên trình duyệt Web. Phần mềm được viết bởi tác giả Paul Falstad cùng các cộng sự trên ngôn ngữ chính là Javascript cho phép người dùng có thể khảo sát các mô phỏng các mạch điện đã có sẵn hoặc có thể xây dựng và mô phỏng các mạch điện tử bất kỳ từ đơn giản đến phức tạp với hiệu ứng sinh động, trực quan đảm bảo kết quả mô phỏng sát với lý thuyết.
Để bắt đầu sử dụng phần mềm người dùng trình duyệt Web và tiến hành truy cập vào Link sau: https://www.falstad.com/circuit/circuitjs.html
Ngay lập tức sẽ xuất hiện giao diện ban đầu của phần mềm đó là mạch RLC với hiệu ứng dòng điện trên các nhánh và đồ thị thời gian của dòng điện và điện áp trên các phần tử:

Các tab trên thanh menu phía trên bao gồm các Tab với các chức năng như sau:
- Tab file: Cho phép người dùng có thể tạo thư viện, lưu trữ, chia sẻ file mạch điện đã được mô phỏng, ngoài ra còn cho phép người dùng xuất ảnh,link chứa file mô phỏng.
- Tab Edit: Cho phép copy, save các linh kiện, mạch điện và cho phép phóng to thu nhỏ mạch điện.
- Tab Draw: Người dùng sẽ lựa chọn các linh kiện và đường dây để xây dựng mạch mô phỏng tại đây.
- Tab Scopes: Thực hiện chức năng cho phép quan sát các đồ thị dạng sóng trên cùng một mặt phẳng.
- Tab Options: Cho phép người dùng sử dụng các chức năng như xác định giá trị dòng điện, điện áp bằng Vôn kế, ampe kế...ngoài ra còn cho phép người dùng cài đặt khác như cỡ chữ, phông nền..
- Tab Circuits: Chứa hệ thống các mạch điện đã được xây dựng và mô phỏng, người dùng có thể truy cập và tham khảo bằng cách click chuột vào các mạch tương ứng và sử dụng.

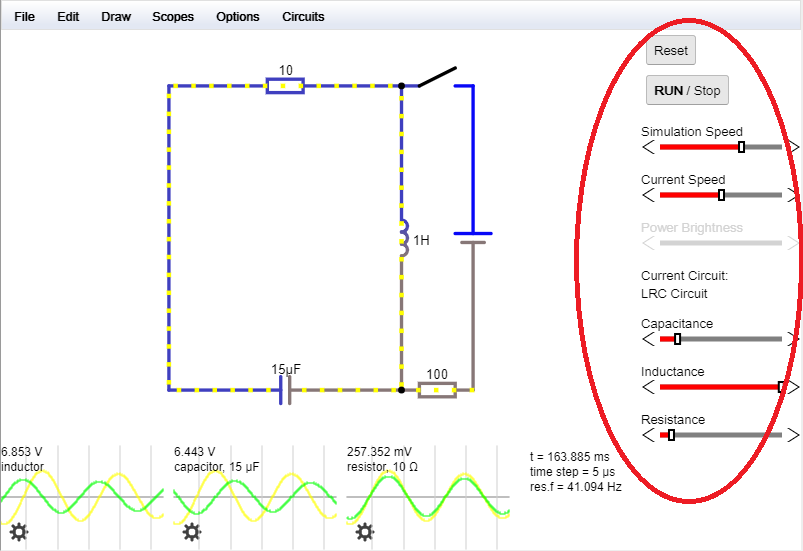

Các Tab trên thanh menu bên phải giao diện có chức năng như sau:

- Tab Reset: Bắt đầu lại quá trình mô phỏng mạch điện
- Tab RUN/Stop: Thực hiện quá trình mô phỏng / dừng quá trình mô phỏng
- Tab Simulation Speed: Điều chỉnh tốc độ mô phỏng.
- Tab Current Speed: Điều chỉnh tốc độ dòng điện trên các nhánh.

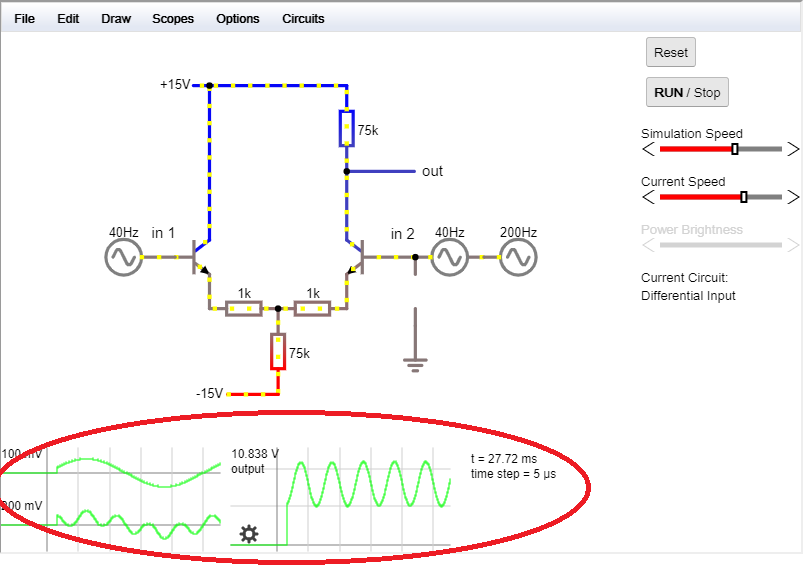

Phía dưới giao diện của phần mềm hiển thị đồ thị dạng sóng điện áp và dòng điện trên các phần tử của mạch điện. Người dùng nhấn vào biểu tượng cài đặt để tiến hành thiết lập các thông số cho đồ thị như time/dive, volt/dive, hiển thị điện áp, công suất, tần số...

Người dùng Click Vào đây để tải về phần mềm
Người dùng truy cập VÀO ĐÂY để bắt đầu xây dựng và mô phỏng mạch điện.
