KHẢO SÁT MẠCH RC

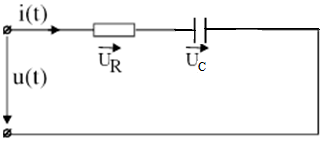

                                                                    Sơ đồ:

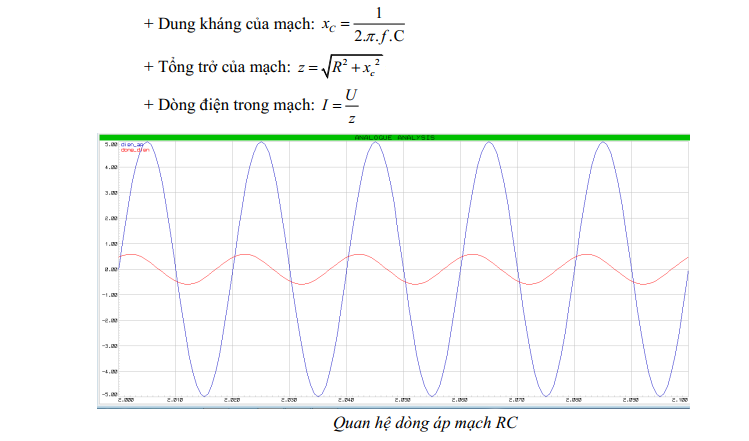

                                                                                     Ở thời điểm đầu quan sát điện áp trễ pha hơn so với dòng điện.
                      Bước 1: Thiết lập các thông số của mạch như sau:
                    Giá trị điện trở R = 5 Ohm; L=470 μF
                    Giá trị nguồn xoay chiều: Biên độ: 5 V; tần số: 50Hz
                    Bước 2: Dựa vào lý thuyết đã học, tính toán giá trị dòng điện và điện áp trên các phần tử và trên toàn mạch RC?
                    Bước 3:Vẽ các đồ thị điện áp và dòng điện trên các phần tử và trên đoạn mạch RC trên cùng mặt phẳng tọa độ?
                    Bước 4:So sánh mối quan hệ về pha giữa dòng điện và điện áp trên mạch RC? Giải thích?

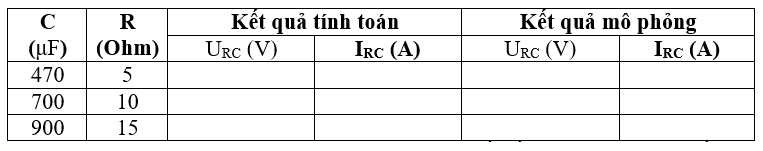

                    Bước 5:Chạy mô phỏng, quan sát kết quả và hoàn thiện bảng sau:
                        Bước 6: Từ bảng giá trị ở bước 5, đưa ra nhận xét về kết quả tính toán và kết quả mô phỏng?
