KHẢO SÁT MẠCH RL

                                                   Sơ đồ:

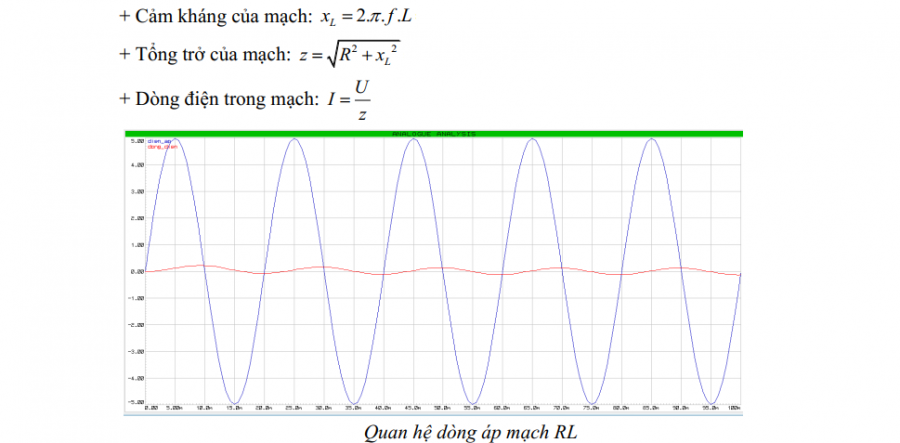

                                                           Điện áp sớm pha hơn dòng điện.
                         Bước 1: Thiết lập các thông số của mạch như sau:
                          Giá trị điện trở R = 5 Ohm; L=0.1H
                          Giá trị nguồn xoay chiều: Biên độ: 5 V; tần số: 50Hz
                         Bước 2: Dựa vào lý thuyết đã học, tính toán giá trị dòng điện và điện áp trên các phần tử và trên toàn mạch RL?
                         Bước 3:Vẽ các đồ thị điện áp và dòng điện trên các phần tử và trên đoạn mạch RL trên cùng mặt phẳng tọa độ?
                         Bước 4:So sánh mối quan hệ về pha giữa dòng điện và điện áp trên mạch RL? Giải thích?

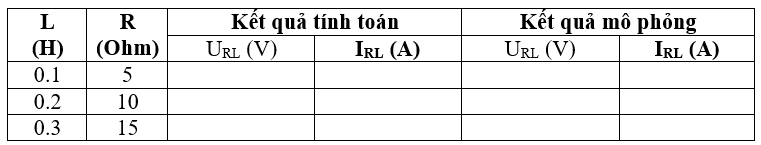

                         Bước 5:Chạy mô phỏng, quan sát kết quả và hoàn thiện bảng sau:

                       Bước 6: Từ bảng giá trị ở bước 5, đưa ra nhận xét về kết quả tính toán và kết quả mô phỏng?

Click Vào đây để bắt đầu thực hành
