Sơ đồ:
.png)
.png)
.png)
Bước 1: Thiết lập các thông số của mạch như sau:
Giá trị điện trở L= 100mH
Giá trị nguồn xoay chiều: Biên độ: 5 V; tần số: 50Hz

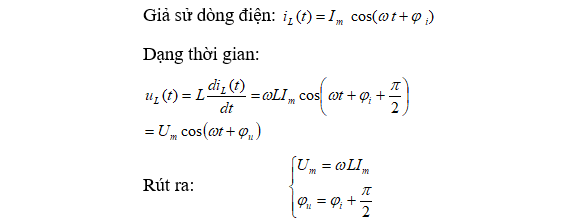

Bước 2: Dựa vào lý thuyết đã học, tính toán giá trị dòng điện và điện áp trên cuộn cảm.
Bước 3:Vẽ các đồ thị biểu diễn giá trị điện áp và dòng điện của cuộn cảm trên cùng mặt phẳng tọa độ.

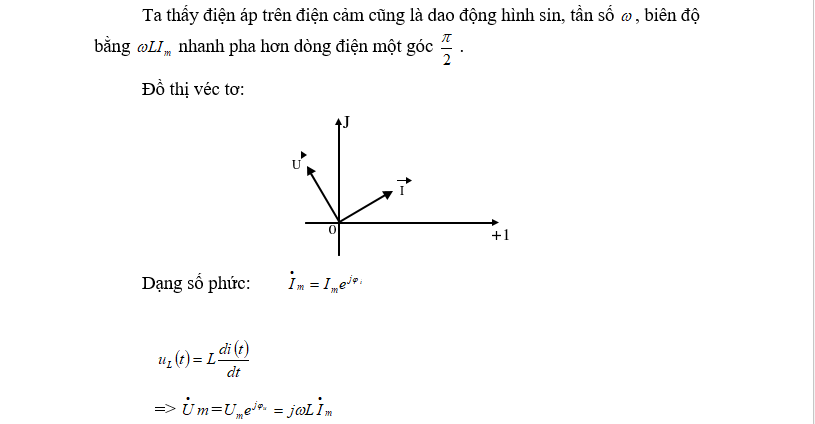

Bước 4:Giải thích mối quan hệ về pha giữa dòng và áp trên cuộn cảm?

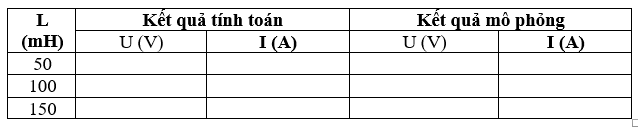

Bước 5: Chạy mô phỏng, quan sát kết quả và hoàn thiện bảng sau:
.png)
Bước 6: Từ bảng giá trị ở bước 4, đưa ra nhận xét về kết quả tính toán và kết quả mô phỏng?
Giá trị điện trở L= 100mH
Giá trị nguồn xoay chiều: Biên độ: 5 V; tần số: 50Hz
Bước 2: Dựa vào lý thuyết đã học, tính toán giá trị dòng điện và điện áp trên cuộn cảm.
Bước 3:Vẽ các đồ thị biểu diễn giá trị điện áp và dòng điện của cuộn cảm trên cùng mặt phẳng tọa độ.
Bước 4:Giải thích mối quan hệ về pha giữa dòng và áp trên cuộn cảm?
Bước 5: Chạy mô phỏng, quan sát kết quả và hoàn thiện bảng sau:
Bước 6: Từ bảng giá trị ở bước 4, đưa ra nhận xét về kết quả tính toán và kết quả mô phỏng?
Click TẠI ĐÂY để bắt đầu thực hành
