KHẢO SÁT MẠCH THUẦN DUNG

                                          Sơ đồ:



                         Bước 1: Thiết lập các thông số của mạch như sau:
                     Giá trị điện trở C = 47 μF
                     Giá trị nguồn xoay chiều: Biên độ: 5 V; tần số: 50Hz

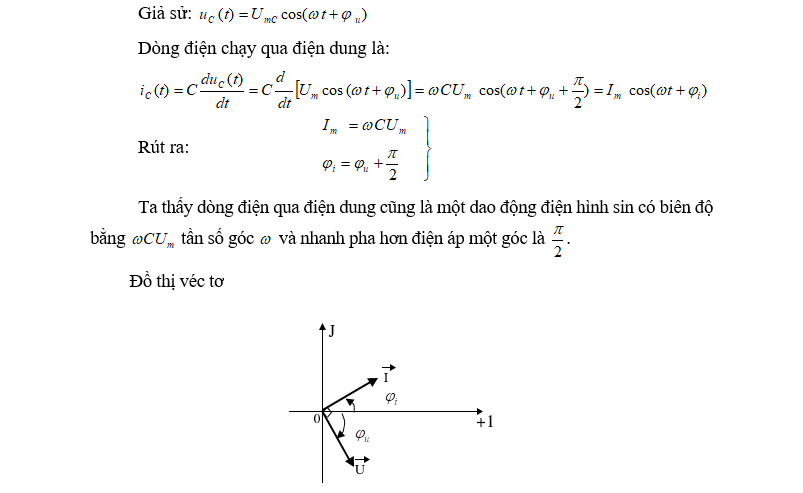

                     Bước 2: Dựa vào lý thuyết đã học, tính toán giá trị dòng điện và điện áp trên tụ điện.
                     Bước 3:Vẽ các đồ thị biểu diễn giá trị điện áp và dòng điện của tụ điện trên cùng mặt phẳng tọa độ.
                     Bước 4:Giải thích mối quan hệ về pha giữa dòng và áp trên tụ điện.

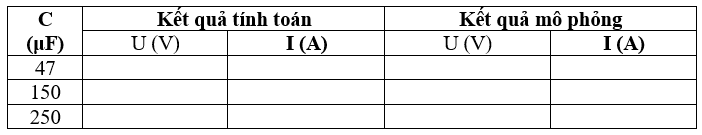

                     Bước 5: Chạy mô phỏng, quan sát kết quả và hoàn thiện bảng sau:

                     Bước 6: Từ bảng giá trị ở bước 5, đưa ra nhận xét về kết quả tính toán và kết quả mô phỏng?
