KHẢO SÁT MẠCH THUẦN TRỞ

                                              Sơ đồ:



                                             Đồ thị véctơ :





                  Bước 1: Thiết lập các thông số của mạch như sau:
                  Giá trị điện trở R=50 Ohm
                  Giá trị nguồn xoay chiều: Biên độ: 5 V; tần số: 50Hz

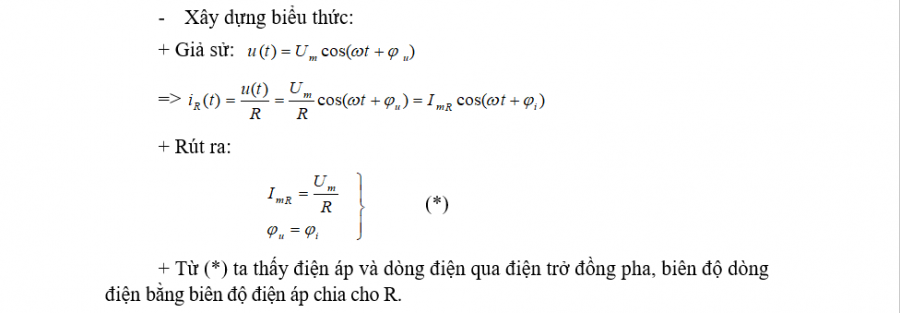

                  Bước 2: Tính toán giá trị dòng điện và điện áp trên điện trở.
                  Bước 3: Vẽ các đồ thị biểu diễn giá trị điện áp và dòng điện của điện trở trên cùng mặt phẳng tọa độ.

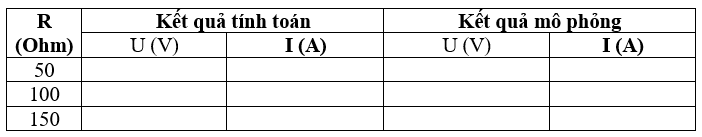

                  Bước 4: Chạy mô phỏng, quan sát kết quả và hoàn thiện bảng sau:
                  Bước 5: Từ bảng giá trị ở bước 4, đưa ra nhận xét về kết quả tính toán và kết quả mô phỏng. Đưa ra kết luận vê mối quan hệ giữa dòng điện và điện áp trên điện trở?
Click TẠI ĐÂY để bắt đầu thực hành
