MẠCH ĐIỀU CHẾ BIÊN ĐỘ

                 Điều chế biên độ (AM:Amplitude Modulation) là quá trình dùng tin tức tác động lên tải tin làm cho biên độ của tải tin biến đổi theo qui luật của tin tức.
                 Giả sử tín hiệu điều chế và tải tin có biểu thức Us(t)=Uscoswst và U0(t)=U0cosw0t (Với điều kiện: wS <0)
                 Sau khi điều chế ta nhận được biểu thức của tín hiệu điều biên như sau:
UAM(t) = (U0 + UScoswSt)cosw0t
                                               UAM(t) = U0(1+mcoswSt) cosw0t
                 Trong đó m=US/U0 được gọi là hệ số điều chế (độ sâu điều chế).

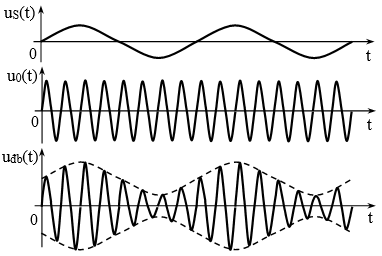

                  Đồ thị dạng sóng của tín hiệu điều biên:

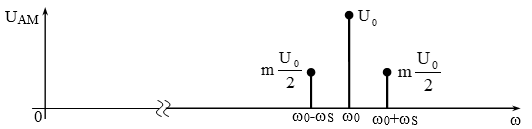

                Đồ thị phổ của tín hiệu điều biên:
                Biến đổi lượng giác biểu thức (1) ta nhận được:

               Từ biểu thức nhận thấy tín hiệu điều biên gồm ba thành phần: Thành phần thứ nhất là tải tin có tần số w0 , biên độ U0;thành phần thứ hai là biên tần trên có tần số (w0+ws)­, biên độ (m/2)U0; thành phần thứ ba là biên tần dưới có tần số (w0-ws), biên độ (m/2)U0.
                Trên đồ thị phổ ta thấy rằng tín hiệu điều biên có bề rộng phổ phụ thuộc vào tần số của tín hiệu điều chế wS. Bề rộng phổ của tín hiệu AM được xác định:
                    D= (w0+wS) - (w0-wS) =2wS
                Thực tế, tần số tín hiệu điều chế wS biến thiên trong một dải xác định nên độ rộng phổ tín hiệu điều biên đư­ợc xác định bằng hai lần tần số lớn nhất: D= 2wSmax



              Bước 1: Khởi chạy mạch mô phỏng phổ tín hiệu, quan sát đồ thị dạng sóng của tin tức, tải tin và tín hiệu điều biên. Quan sát phổ của tín hiệu điều biên, đưa ra nhận xét về các vạch phổ, và năng lượng trên các vạch phổ?
              Bước 2: Khởi chạy mạch điều chế biên độ dùng Diode và transistor. Quan sát đồ thị dạng sóng của tín hiệu điều biên, đưa ra nhận xét về sự phụ thuộc của biên độ tín hiệu điều biên vào biên độ của tín tức và tải tin?
              Bước 3: Đưa ra nhận xét về mối quan hệ giữa tần số tín hiệu điều biên với tần số của tin tức và tải tin? Quan sát đồ thị phổ của tín hiệu điều biên và đưa ra nhận xét?
              Bước 4: Khởi chạy mạch điều biên cân bằng dùng Diode. Quan sát đồ thị dạng sóng của tín hiệu điều biên, đưa ra nhận xét.
              Bước 5: Quan sát đồ thị phổ của tín hiệu điều biên cân bằng dùng Diode, đưa ra nhận xét và so sánh với đồ thị phổ của mạch điều biên dùng Diode?









































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































I. PHỔ CỦA TÍN HIỆU ĐIỀU BIÊN
Click Vào đây để bắt đầu thực hành

II. MẠCH ĐIỀU BIÊN DÙNG DIODE
Click Vào đây để bắt đầu thực hành

III. MẠCH ĐIỀU BIÊN CÂN BẰNG DÙNG DIODE
Click Vào đây để bắt đầu thực hành

IV. MẠCH ĐIỀU CHẾ BIÊN ĐỘ DÙNG BJT
Click Vào đây để bắt đầu thực hành
