Mạch giải mã là mạch có chức năng ngược lại với mạch mã hoá tức là nếu có 1 mã số áp vào ngõ vào thì tương ứng sẽ có 1 ngõ ra được tác động, mã ngõ vào thường ít hơn mã ngõ ra. Tất nhiên ngõ vào cho phép phải được bật lên cho chức năng giải mã. Mạch giải mã được ứng dụng chính trong ghép kênh dữ liệu, hiển thị led 7 đoạn, giải mã địa chỉ bộ nhớ.
Sơ đồ khối mạch giải mã 3:8 như sau:
.png)
.png)
.png)
Sơ đồ khối mạch giải mã 3:8 như sau:

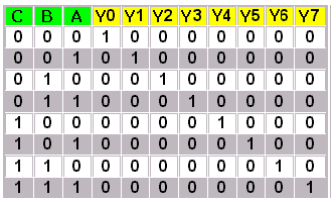

Bảng trạng thái mạch giải mã 3:8

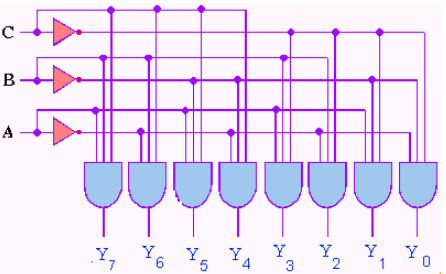

Sơ đồ logic của mạch giải mã 3:8 rút ra từ bảng trạng thái:
Bước 1: Khởi chạy mạch nguyên lý, thay đổi tổ hợp bit trên các đầu vào, quan sát tín hiệu trên các đầu ra và đưa ra nhận xét?
Bước 2: Từ kết quả khảo sát ở bước 1, đưa ra tổ hợp mà trên đầu ra không có tín hiệu, giải thích tại sao?
Bước 3: Khởi chạy mạch lắp ráp trên Test board ảo, thay đổi vị trí các công tắc và quan sát độ sáng của các LED?
Bước 4: Giải thích các kết quả quan sát được ở bước 3? đưa ra kết luận?
Bước 2: Từ kết quả khảo sát ở bước 1, đưa ra tổ hợp mà trên đầu ra không có tín hiệu, giải thích tại sao?
Bước 3: Khởi chạy mạch lắp ráp trên Test board ảo, thay đổi vị trí các công tắc và quan sát độ sáng của các LED?
Bước 4: Giải thích các kết quả quan sát được ở bước 3? đưa ra kết luận?
