Mạch có 4 ngõ vào nên sẽ có 16 trạng thái logic ngõ ra. Ở đây chỉ sử dụng 10 trạng thái logic đầu, 6 trạng thái sau không dùng. Với mạch giải mã 4 sang 16 thì sẽ tận dụng hết số trạng thái ra. Khi có một tổ hợp 4 bit đầu vào thì sẽ có 1 đầu ra được tác động tương ứng.

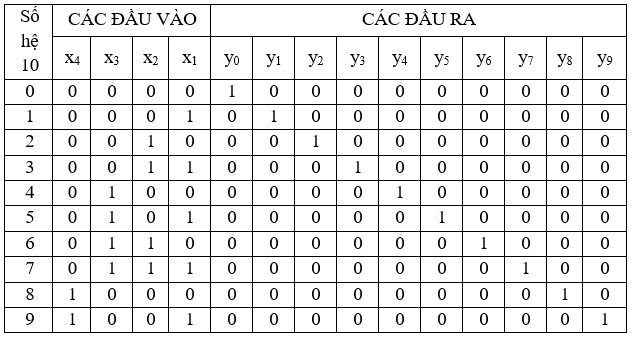

Bảng trạng thái của mạch giải mã thập phân 4:10 như sau:
.png)
.png)
.png)
Bảng trạng thái của mạch giải mã thập phân 4:10 như sau:

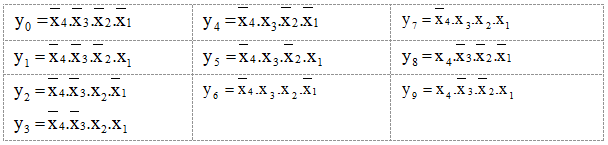

Từ bảng trạng thái rút ra đượccác phương trình hàm ra:

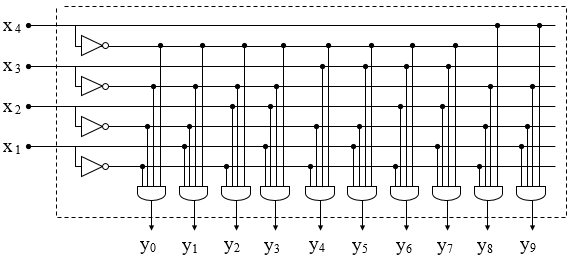

Sơ đồ logic mạch giải mã thập phân 4:10 xây dựng từ các phương trình hàm ra:
Bước 1: Khởi chạy mạch nguyên lý, thay đổi tổ hợp bit trên các đầu vào, quan sát tín hiệu trên các đầu ra và đưa ra nhận xét?
Bước 2: Từ kết quả khảo sát ở bước 1, đưa ra các tổ hợp mà trên đầu ra không có tín hiệu, giải thích tại sao?
Bước 3: Khởi chạy mạch lắp ráp trên Test board ảo, thay đổi vị trí các công tắc và quan sát độ sáng của các LED?
Bước 4: Giải thích các kết quả quan sát được ở bước 3? đưa ra kết luận?
Bước 2: Từ kết quả khảo sát ở bước 1, đưa ra các tổ hợp mà trên đầu ra không có tín hiệu, giải thích tại sao?
Bước 3: Khởi chạy mạch lắp ráp trên Test board ảo, thay đổi vị trí các công tắc và quan sát độ sáng của các LED?
Bước 4: Giải thích các kết quả quan sát được ở bước 3? đưa ra kết luận?
