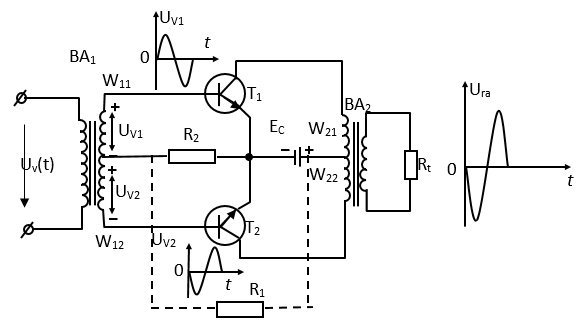

Dưới đây là sơ đồ mạch khuếch đại công suất đẩy kéo mắc song song. Trong mạch các tham số của T1 và T2 giống hệt nhau.
Trong mạch các linh kiện cơ bản làm nhiệm vụ như sau:
Biến áp BA1 có nhiệm vụ ghép tín hiệu vào tạo ra hai tín hiệu có biên độ băng nhau nhưng ngược pha nhau để kích cho hai phần tử khuếch đại.
Biến áp BA2 có nhiệm vụ ghép tín hiệu ra.
Mạch colector của mỗi transistor được mắc với một nửa cuộn sơ cấp của biến áp ra. Biến áp ra BA2 có hai nửa cuộn sơ cấp W1 bằng nhau.
R1, R2 định điểm làm việc cho T1, T2 ở chế độ AB theo kiểu định áp bazơ, khi làm việc ở chế độ B thì ta bỏ điện trở R1.
Khi không có tín hiệu vào trong mạch chỉ có các thành phần dòng điện một chiều. Trên cuộn sơ cấp của biến áp ra luôn luôn tồn tại dòng điện một chiều IC01, IC02 của hai transistor. Do các linh kiện và hai transistor cùng loại và có cùng tham số nên hai dòng IC01, IC02 có cùng trị số nhưng chạy ngược chiều nhau trong hai nửa cuộn sơ cấp của biến áp BA2. Trên cuộn thứ của biến áp BA2 điện áp ra bằng không.
Khi có tín hiệu xoay chiều ở bán kỳ dương, tín hiệu qua biến áp BA1 tạo ra hai điện áp đồng biên ngược pha. Giả sử điện áp âm đặt vào cực bazơ của T2 làm cho T2 tắt, đồng thời điện áp dương đặt vào cực bazơ của T1 làm T1 tăng thông xuất hiện dòng Ic1 chạy trong mạch như sau: Từ +EC qua W11, qua cực C, cực E của transistor T1 về -EC. Dòng xoay chiều IC1 cảm ứng sang cuộn thứ cấp của biến áp ra BA2 và trên cuộn thứ cấp hình thành một suất điện động cảm ứng và đưa ra tải, tuỳ vào cách đấu biến áp ta có thể thu được tín hiệu đồng pha hay ngược pha.
Khi có tín hiệu ở bán kỳ âm quá trình xảy ra ngược lại, tín hiệu ra có pha ngược lại so với trường hợp tín hiệu ra ở bán kỳ dương của tín hiệu vào.
Công suất ra của mạch được tính theo công thức sau:
Biến áp BA1 có nhiệm vụ ghép tín hiệu vào tạo ra hai tín hiệu có biên độ băng nhau nhưng ngược pha nhau để kích cho hai phần tử khuếch đại.
Biến áp BA2 có nhiệm vụ ghép tín hiệu ra.
Mạch colector của mỗi transistor được mắc với một nửa cuộn sơ cấp của biến áp ra. Biến áp ra BA2 có hai nửa cuộn sơ cấp W1 bằng nhau.
R1, R2 định điểm làm việc cho T1, T2 ở chế độ AB theo kiểu định áp bazơ, khi làm việc ở chế độ B thì ta bỏ điện trở R1.
Khi không có tín hiệu vào trong mạch chỉ có các thành phần dòng điện một chiều. Trên cuộn sơ cấp của biến áp ra luôn luôn tồn tại dòng điện một chiều IC01, IC02 của hai transistor. Do các linh kiện và hai transistor cùng loại và có cùng tham số nên hai dòng IC01, IC02 có cùng trị số nhưng chạy ngược chiều nhau trong hai nửa cuộn sơ cấp của biến áp BA2. Trên cuộn thứ của biến áp BA2 điện áp ra bằng không.
Khi có tín hiệu xoay chiều ở bán kỳ dương, tín hiệu qua biến áp BA1 tạo ra hai điện áp đồng biên ngược pha. Giả sử điện áp âm đặt vào cực bazơ của T2 làm cho T2 tắt, đồng thời điện áp dương đặt vào cực bazơ của T1 làm T1 tăng thông xuất hiện dòng Ic1 chạy trong mạch như sau: Từ +EC qua W11, qua cực C, cực E của transistor T1 về -EC. Dòng xoay chiều IC1 cảm ứng sang cuộn thứ cấp của biến áp ra BA2 và trên cuộn thứ cấp hình thành một suất điện động cảm ứng và đưa ra tải, tuỳ vào cách đấu biến áp ta có thể thu được tín hiệu đồng pha hay ngược pha.
Khi có tín hiệu ở bán kỳ âm quá trình xảy ra ngược lại, tín hiệu ra có pha ngược lại so với trường hợp tín hiệu ra ở bán kỳ dương của tín hiệu vào.
Công suất ra của mạch được tính theo công thức sau:
Pr = U2/(2Rt);
Trong đó: U là biên độ điện áp ra tải.
Trong đó: U là biên độ điện áp ra tải.
Mạch khuếch đại công suất đẩy kéo song song làm việc với hiệu suất cao, dễ phối hợp trở kháng, kích thước trọng lượng lớn, giá thành cao, dải tần công tác hẹp, yêu cầu đối xứng cao và khó thực hiện được dưới dạng vi mạch.
Bước 1:Quan sát mạch mô phỏng hiệu ứng đưa ra nhận xét về mối quan hệ về pha, biên độ giữa tín hiệu ra và tín hiệu vào?
Bước 2:Dựa vào hiệu ứng mô phỏng hãy xác định chiều các dòng điệnIB1, IB2, IC1 , IC2 và dòng điện phân áp IP ? Quan sát dạng tín hiệu các dòng điện IC1 , IC2 và đưa ra nhận xét về pha và biên độ giữa chúng.
Bước 3:Thiết lập biên độ tín hiệu vào Uv = 0 V, quan sát tín hiệu ra và các dòng điện IC1 , IC2? Đưa ra nhận xét và giải thích hiện tượng?
Bước 4:Thay đổi giá trị điện cảm cuộn sơ cấp của biến áp ra, quan sát sự thay đổi biên độ của tín hiệu ra? Đưa ra nhận xét về sự phụ thuộc của biên độ tín hiệu ra vào điện cảm của cuộn sơ cấp biến áp ra?
Bước 5:Thay đổi tỉ số vòng dây cuộn sơ cấp và thứ cấp, quan sát tín hiệu ra và đưa ra nhận xét?
Bước 6: Tính công suất ra của mạch?
Bước 2:Dựa vào hiệu ứng mô phỏng hãy xác định chiều các dòng điệnIB1, IB2, IC1 , IC2 và dòng điện phân áp IP ? Quan sát dạng tín hiệu các dòng điện IC1 , IC2 và đưa ra nhận xét về pha và biên độ giữa chúng.
Bước 3:Thiết lập biên độ tín hiệu vào Uv = 0 V, quan sát tín hiệu ra và các dòng điện IC1 , IC2? Đưa ra nhận xét và giải thích hiện tượng?
Bước 4:Thay đổi giá trị điện cảm cuộn sơ cấp của biến áp ra, quan sát sự thay đổi biên độ của tín hiệu ra? Đưa ra nhận xét về sự phụ thuộc của biên độ tín hiệu ra vào điện cảm của cuộn sơ cấp biến áp ra?
Bước 5:Thay đổi tỉ số vòng dây cuộn sơ cấp và thứ cấp, quan sát tín hiệu ra và đưa ra nhận xét?
Bước 6: Tính công suất ra của mạch?
