MẠCH KHUẾCH ĐẠI THUẬT TOÁN - SƠ ĐỒ KHUẾCH ĐẠI KHÔNG ĐẢO

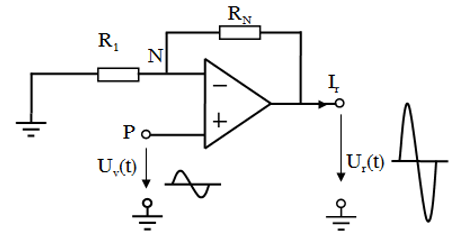

                  Sơ đồ mạch khuếch đại thuật toán sơ đồ khuếch đại đảo được thể hiện ở hình dưới:
                  Giả sử bộ khuếch đại thuật toán là lý tưởng, các giá trị K0 và  rd lớn vô cùng.
                                                                                                                Ta có: Ud =Ur/K0 = 0. Do đó:  UN = UP
                  Mặc khác:
                 Sơ đồ khuếch đại không đảo có một số đặc điểm như sau:
                 - Nếu bộ khuếch đại thuật toán không lý tưởng nhưng có hệ số khuếch đại đủ lớn thì ta có thể coi như bộ khuếch đại thuật toán là lý tưởng để tính toán.
               - Tín hiệu vào và tín hiệu ra đồng pha. Nếu chọn giá trị R1 vô cùng thì K’= 1 nên Ur = Uv, lúc này mạch trở thành bộ khuếch đại lặp dùng để phối hợp trở kháng với nguồn tín hiệu có nội trở lớn.
                   Bước 1:Quan sát các mạch mô phỏng hiệu ứng đưa ra nhận xét về mối quan hệ về pha, biên độ giữa tín hiệu ra và tín hiệu vào?
                   Bước 2: Xác định chiều dòng điện vào IV và dòng điện hồi tiếp Iht ? Nhận xét mối quan hệ giữa chúng?

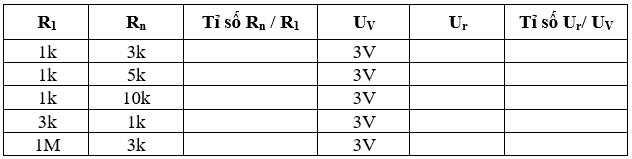

                   Bước 3: Thiết lập các giá trị R1 và Rn hoàn thành bảng giá trị sau:
                 Bước 4: Từ bảng giá trị ở bước 3, đưa ra nhận xét về sự phụ thuộc giữa hệ số khuếch đại của mạch vào các giá trị R1 , Rn? giải thích tại sao tín hiệu ra cùng pha với tín hiệu vào?
