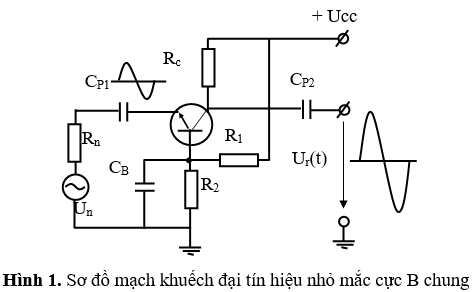

Sơ đồ bazơ chung điện áp tín hiệu được đặt vào giữa bazơ và emitơ nhưng với cực tính âm, điện áp lấy ra trên colectơ và đồng pha với điện áp vào (Hình 1)
.png)
Khi chưa có tín hiệu vào, mạch làm việc ở chế độ tĩnh, trong mạch chỉ có các thành phần dòng điện một chiều, lúc này tín hiệu ra Ur(t) = 0.
Khi có tín hiệu vào ở bán kỳ dương, tín hiệu được dẫn qua tụ CP1 tới cực emitơ của BJT làm cho điện thế trên cực emitơ tăng nên hiệu điện thế UBE giảm, tiếp giáp bazơ - emitơ được giảm phân cực thuận, dòng IB giảm, dẫn đến dòng IC giảm. Dòng IC giảm do đó sụt áp xoay chiều trên điện trở tải RC giảm nên làm điện áp trên cực colectơ tăng, nghĩa là điện áp ra có chiều biến thiên cùng điện áp vào, ta thu được tín hiệu ra ở bán kỳ dương. Điện áp ra được dẫn qua tụ CP2 đến tải hoặc tầng sau.
Khi tín hiệu vào ở bán kỳ âm quá trình xảy ra ngược lại và tín hiệu ra ở bán kỳ âm.
- Mạch có trở kháng vào nhỏ (rBE khoảng vài chục ôm), đây là nhược điểm cơ bản của sơ đồ BC vì nó sẽ là tải tiêu thụ lớn đối với nguồn tín hiệu vào, do đó mạch khó phối hợp trở kháng đối với nguồn tín hiệu có nội trở lớn.
- Sơ đồ khuếch đại tín hiệu nhỏ mắc cực B chung thường dùng trong các mạch khuếch đại ở tần số cao.
Khi có tín hiệu vào ở bán kỳ dương, tín hiệu được dẫn qua tụ CP1 tới cực emitơ của BJT làm cho điện thế trên cực emitơ tăng nên hiệu điện thế UBE giảm, tiếp giáp bazơ - emitơ được giảm phân cực thuận, dòng IB giảm, dẫn đến dòng IC giảm. Dòng IC giảm do đó sụt áp xoay chiều trên điện trở tải RC giảm nên làm điện áp trên cực colectơ tăng, nghĩa là điện áp ra có chiều biến thiên cùng điện áp vào, ta thu được tín hiệu ra ở bán kỳ dương. Điện áp ra được dẫn qua tụ CP2 đến tải hoặc tầng sau.
Khi tín hiệu vào ở bán kỳ âm quá trình xảy ra ngược lại và tín hiệu ra ở bán kỳ âm.
Một số đặc điểm cần chú ý đối với mạch khuếch đại tín hiệu nhỏ mắc cực B chung như sau:
- Tín hiệu ra cùng quy luật, đồng pha với tín hiệu vào và được khuếch đại lớn lên về biên độ (chỉ khuếch đại điện áp và công suất).- Mạch có trở kháng vào nhỏ (rBE khoảng vài chục ôm), đây là nhược điểm cơ bản của sơ đồ BC vì nó sẽ là tải tiêu thụ lớn đối với nguồn tín hiệu vào, do đó mạch khó phối hợp trở kháng đối với nguồn tín hiệu có nội trở lớn.
- Sơ đồ khuếch đại tín hiệu nhỏ mắc cực B chung thường dùng trong các mạch khuếch đại ở tần số cao.
Bước 1:Trên sơ đồ mạch điện được mô phỏng bằng phần mềm Everycircuit quan sát tín hiệu vào, tín hiệu ra và đưa ra nhận xét mối quan hệ về pha giữa chúng?
Bước 2:Dựa vào hiệu ứng mô phỏng hãy xác định chiều các dòng điện IP, IB, IC trên sơ đồ mạch điện?
Bước 3:Thiết lập tần số tín hiệu vào f = 10MHz, quan sát dạng tín hiệu ra và so sánh với tần số ban đầu f=10 kHz? Đưa ra nhận xét về khả năng làm việc của mạch ở tần số cao?
Bước 4: Tải về bài thực hành và mở bằng phần mềm Multisim. Click vào “Run” để bắt đầu chạy mô phỏng. Click vào Icon “XSC1” quan sát tín hiệu vào, tín hiệu ra bằng Oscilloscope.
Bước 5:Sử dụng nút “Measure” và chức năng các núm nút khác hãy xác định biên độ, chu kỳ, tần số tín hiệu vào và tín hiệu ra?

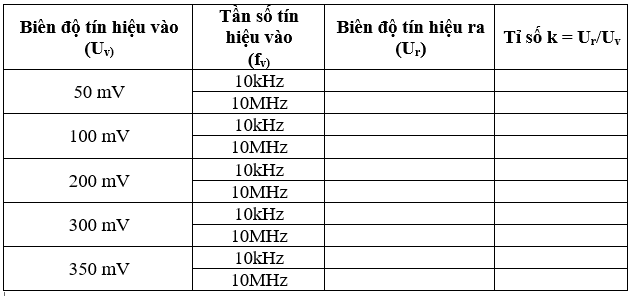

Bước 6: Thay đổi biên độ tín hiệu vào và hoàn thiện bảng giá trị dưới đây:
.png)
Bước 2:Dựa vào hiệu ứng mô phỏng hãy xác định chiều các dòng điện IP, IB, IC trên sơ đồ mạch điện?
Bước 3:Thiết lập tần số tín hiệu vào f = 10MHz, quan sát dạng tín hiệu ra và so sánh với tần số ban đầu f=10 kHz? Đưa ra nhận xét về khả năng làm việc của mạch ở tần số cao?
Bước 4: Tải về bài thực hành và mở bằng phần mềm Multisim. Click vào “Run” để bắt đầu chạy mô phỏng. Click vào Icon “XSC1” quan sát tín hiệu vào, tín hiệu ra bằng Oscilloscope.
Bước 5:Sử dụng nút “Measure” và chức năng các núm nút khác hãy xác định biên độ, chu kỳ, tần số tín hiệu vào và tín hiệu ra?
Bước 6: Thay đổi biên độ tín hiệu vào và hoàn thiện bảng giá trị dưới đây:
Bước 7:Dựa vào bảng giá trị ở bước 6, đưa ra nhận xét về khả năng khuếch đại của mạch khuếch đại tín hiệu nhỏ mắc B chung?
Bước 8: Khi thay đổi giá trị Rc thì biên độ tín hiệu ra và tỷ số k ở bước 6 thay đổi như thế nào? Giải thích hiện tượng và đưa ra kết luận?
Bước 8: Khi thay đổi giá trị Rc thì biên độ tín hiệu ra và tỷ số k ở bước 6 thay đổi như thế nào? Giải thích hiện tượng và đưa ra kết luận?
