Mạch mã hoá 8 đường sang 3 đường còn gọi là mã hoá bát phân sang nhị phân (có 8 ngõ vào chuyển thành 3 ngõ ra dạng số nhị phân 3 bit. Trong bất cứ lúc nào cũng chỉ có 1 ngõ vào ở mức tích cực tương ứng với chỉ một tổ hợp mã số 3 ngõ ra; tức là mỗi 1 ngõ vào sẽ cho ra 1 mã số 3 bit khác nhau. Với 8 ngõ vào (I0 đến I7) thì sẽ có 8 tổ hợp ngõ ra nên chỉ cần 3 ngõ ra (Y2, Y1, Y0).
Sơ đồ khối mạch mã hóa nhị phân 8 :3
.png)
.png)
.png)
.png)
.png)
Sơ đồ khối mạch mã hóa nhị phân 8 :3

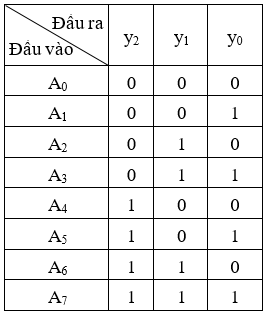

Bảng trạng thái của mạch mã hóa nhị phân 8:3
Căn cứ vào bảng trạng thái dẫn đến các phương trình hàm ra sau:

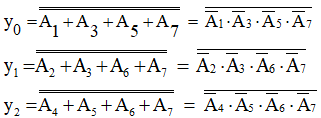

Để xây dựng sơ đồ logic dùng cổng NAND cần biến đổi dạng OR thành dạng NAND như sau:
Sơ đồ logic của mạch mã hóa nhị phân 8:3 dùng cổng NAND:
Bước 1: Khởi chạy mạch nguyên lý, lần lượt đóng các khóa tương ứng với các đầu vào, quan sát tổ hợp bit ở đầu ra và đưa ra nhận xét?
Bước 2: Giải thích kết quả quan sát được ở bước 1?
Bước 3: Khởi chạy mạch lắp ráp trên Testboard ảo, lần lượt nhấn các phím và quan sát độ sáng của LED?
Bước 4: Giải thích hiện tượng quan sát được ở bước 3?
Bước 2: Giải thích kết quả quan sát được ở bước 1?
Bước 3: Khởi chạy mạch lắp ráp trên Testboard ảo, lần lượt nhấn các phím và quan sát độ sáng của LED?
Bước 4: Giải thích hiện tượng quan sát được ở bước 3?
