Các mạch mã hóa thập phân 10 :4 được sử dụngđể chuyển mã hệ thập phân bao gồm 10 kí số :0, 1, 2, 3, 4, 5, 6, 7, 8, 9 thành mã BCD ở đầu ra.
Như vậy M = 10 < 24 = 2N, số bit dùng để mã là 4, với 4 bit nhị phân sẽ có 16 tổ hợp nhị phân, theo kiểu đếm tuần tự mạch sẽ dùng 10 tổ hợp đầu từ 0000 đến 1001 còn 6 tổ hợp cuối từ 1010 đến 1111 là các tổ hợp thừa. Sơ đồ khối mạch mã hóa thập phân:
.png)
.png)
.png)
.png)
Như vậy M = 10 < 24 = 2N, số bit dùng để mã là 4, với 4 bit nhị phân sẽ có 16 tổ hợp nhị phân, theo kiểu đếm tuần tự mạch sẽ dùng 10 tổ hợp đầu từ 0000 đến 1001 còn 6 tổ hợp cuối từ 1010 đến 1111 là các tổ hợp thừa. Sơ đồ khối mạch mã hóa thập phân:
Bảng trạng thái mạch mã hóa thập phân BCD:
Các phương trình hàm ra:

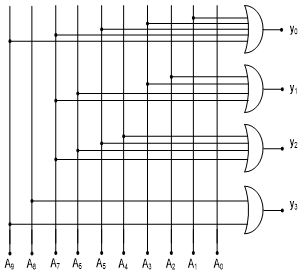

Từ các hệ phương trình xây dựng được sơ đồ logic mạch mã hóa thập phân 10:4 sử dụng cổng OR như sau:
Bước 1: Khởi chạy mạch nguyên lý, lần lượt đóng các khóa tương ứng với các đầu vào, quan sát tổ hợp bit ở đầu ra và đưa ra nhận xét?
Bước 2: Giải thích kết quả quan sát được ở bước 1?
Bước 3: Khởi chạy mạch lắp ráp trên Testboard ảo, lần lượt nhấn các phím và quan sát độ sáng của LED?
Bước 4: Giải thích hiện tượng quan sát được ở bước 3?
Bước 2: Giải thích kết quả quan sát được ở bước 1?
Bước 3: Khởi chạy mạch lắp ráp trên Testboard ảo, lần lượt nhấn các phím và quan sát độ sáng của LED?
Bước 4: Giải thích hiện tượng quan sát được ở bước 3?
