MẠCH PHÂN KÊNH 1:8

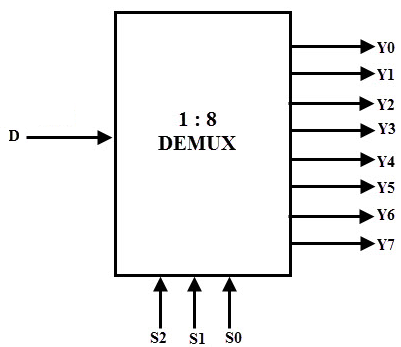

              Mạch phân kênh 1:8 có 3 đầu vào điều khiển (A0, A1, A2) và 8 đầu ra (từ Y0 đến Y7), sơ đồ khối mạch phân kênh 1:8 như sau:

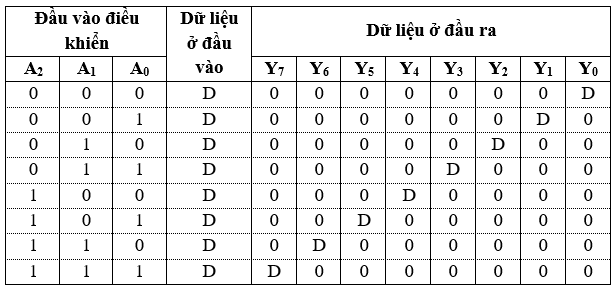

               Dữ liệu D được đưa ra ở đầu ra nào phụ thuộc vào tổ hợp bit của 3 đầu vào điều khiển, cụ thể được thể hiện ở bảng trạng thái sau:
               Từ bảng trạng thái ta rút ra biểu thức của các đầu ra Y:

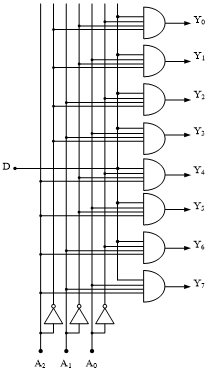

                Sơ đồ mạch logic được xây dựng từ bảng trạng thái và biểu thức các đầu ra:


                Bước 1: Khởi chạy mạch nguyên lý, thay đổi tổ hợp bit trên 3 đầu vào S0, S1, S2 và quan sát tín hiệu trên các đầu ra?
                Bước 2: Thay đổi dữ liệu trên đầu vào D, lặp lại bước 2 và đưa ra nhận xét?
                Bước 3: Từ kết quả khảo sát, phân tích nguyên lý làm việc chung của mạch?
I. SƠ ĐỒ MẠCH LOGIC
Click VÀO ĐÂY để bắt đầu thực hành

II. THỰC HÀNH TRÊN TEST BOARD
