IC 555 là một loại linh kiện khá là phổ biến bây giờ với việc dễ dàng tạo được xung vuông và có thể thay đổi tần số tùy thích, với sơ đồ mạch đơn giản,điều chế được độ rộng xung. Nó được ứng dụng hầu hết vào các mạch tạo xung đóng cắt hay là những mạch dao động khác.

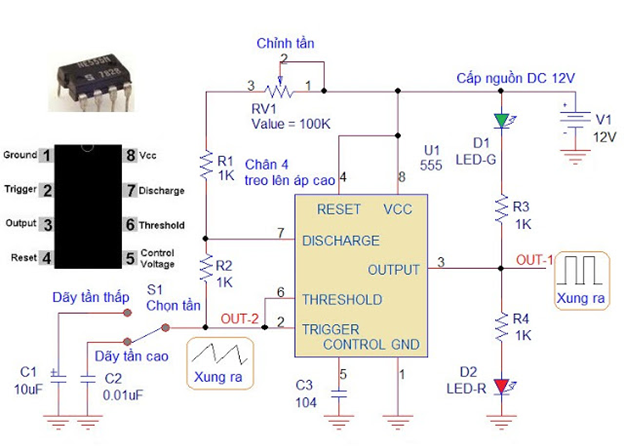

Sơ đồ nguyên lý của mạch:
Sơ đồ nguyên lý của mạch:
Hoạt động của mạch:
Mạch định tần số của xung phụ thuộc vào trị các điện trở RV1, R1, R2 và các tụ C1, C2. Khi dùng tụ nhỏ C2 sẽ tạo ra tín hiệu dạng xung có tần số cao, lúc này biến trở RV1 dùng để chỉnh chọn tần. Khi đổi qua dùng tụ hóa C1 có trị điện dung lớn hơn sẽ tạo ra xung có tần số thấp hơn, và cũng chỉnh tần với biến trở RV1.
Xung ra lấy trên chân số 3. Khi chân 3 ở mức áp thấp, 0V, thì Led xanh D1 sáng và khi chân 3 ở mức áp cao gần bằng 12V thì Led đỏ D2 sáng. Điện trở R3, R4 dùng để hạn dòng làm việc của các Led. Xung ra trên chân 3 là dạng xung vuông với bờ lên và bờ xuống rất thẳng, dùng dạng xung này kích thích các mạch số là rất tốt.
Xung lấy ra trên chân 2 và 6 có dạng răng cưa, khi chân 7 ở lúc hở masse, thì tụ C1 hay tụ C2 sẽ nạp điện nguồn, dòng nạp qua RV1, R1, R2, mức áp trên chân 2, 6 tăng dần lên, khi mức áp này bằng 2/3 mức nguồn thì chân 7 sẽ cho nối masse, lúc này tụ C1, hay C2 sẽ cho xả điện, dòng xả qua R2. Vậy công dụng của R2 là hạn chế không để dòng xả quá lớn sẽ làm hư IC555, và khi mức áp trên chân 2, 6 xuống bằng 1/3 mức áp nguồn thì chân 7 lại hở masse, tụ lại chuyển qua thời kỳ nạp điện….Để tín hiệu ra có dạng xung vuông với hệ số duty = 50% cần lấy giá trị R2 đủ nhỏ so với trị của RV1 + R1.
Dạng sóng của mạch:
Mạch định tần số của xung phụ thuộc vào trị các điện trở RV1, R1, R2 và các tụ C1, C2. Khi dùng tụ nhỏ C2 sẽ tạo ra tín hiệu dạng xung có tần số cao, lúc này biến trở RV1 dùng để chỉnh chọn tần. Khi đổi qua dùng tụ hóa C1 có trị điện dung lớn hơn sẽ tạo ra xung có tần số thấp hơn, và cũng chỉnh tần với biến trở RV1.
Xung ra lấy trên chân số 3. Khi chân 3 ở mức áp thấp, 0V, thì Led xanh D1 sáng và khi chân 3 ở mức áp cao gần bằng 12V thì Led đỏ D2 sáng. Điện trở R3, R4 dùng để hạn dòng làm việc của các Led. Xung ra trên chân 3 là dạng xung vuông với bờ lên và bờ xuống rất thẳng, dùng dạng xung này kích thích các mạch số là rất tốt.
Xung lấy ra trên chân 2 và 6 có dạng răng cưa, khi chân 7 ở lúc hở masse, thì tụ C1 hay tụ C2 sẽ nạp điện nguồn, dòng nạp qua RV1, R1, R2, mức áp trên chân 2, 6 tăng dần lên, khi mức áp này bằng 2/3 mức nguồn thì chân 7 sẽ cho nối masse, lúc này tụ C1, hay C2 sẽ cho xả điện, dòng xả qua R2. Vậy công dụng của R2 là hạn chế không để dòng xả quá lớn sẽ làm hư IC555, và khi mức áp trên chân 2, 6 xuống bằng 1/3 mức áp nguồn thì chân 7 lại hở masse, tụ lại chuyển qua thời kỳ nạp điện….Để tín hiệu ra có dạng xung vuông với hệ số duty = 50% cần lấy giá trị R2 đủ nhỏ so với trị của RV1 + R1.
Dạng sóng của mạch:
Bước 1: Khởi chạy mạch nguyên lý, quan sát độ sáng của LED và giản đồ dạng sóng, đưa ra nhận xét?
Bước 2: Thay đổi giá trị biến trở, quan sát thời gian sáng tắt của LED và giản đồ dạng sóng, đưa ra nhận xét?
Bước 3: Giải thích hiện tượng quan sát được ở bước 2?
Bước 4: Khởi chạy mạch lắp ráp trên Testboard ảo, thay đổi chiết áp và quan sát thời gian sáng tắt của LED?
Bước 5: Đưa ra kết luận về nguyên tắc hoạt động của IC555?
Bước 2: Thay đổi giá trị biến trở, quan sát thời gian sáng tắt của LED và giản đồ dạng sóng, đưa ra nhận xét?
Bước 3: Giải thích hiện tượng quan sát được ở bước 2?
Bước 4: Khởi chạy mạch lắp ráp trên Testboard ảo, thay đổi chiết áp và quan sát thời gian sáng tắt của LED?
Bước 5: Đưa ra kết luận về nguyên tắc hoạt động của IC555?
