MULTISIM

Multisim là một phần mềm mô phỏng mạch điện - điện tử, đo đạc các thông số mạch tương tự và mạch số của hãng NATIONAL INSTRUMENTS COMPANY. Multisim là một phần mềm hỗ trợ khá mạnh trong các lĩnh vực điện tử, trợ giúp thiết kế mạch tương tự và mạch số rất hoàn chỉnh, cho phép thiết kế, thử nghiệm, mô phỏng với nhiều nguồn tín hiệu: nguồn sin, xung, răng cưa...và nhiều thiết bị mô phỏng như Oscilloscope, VOM, Bode Plotter, Logic Probe...

Multisim có cách sử dụng đơn giản, giao diện trực quan, dễ hiểu và phần Help khá chi tiết. Multisim còn hỗ trợ cho người dùng một thư viện các linh kiện phong phú, các thông tin linh kiện chi tiết và hướng dẫn cách sử dụng các linh kiện đó.
Các chức năng chính của phần mềm Multisim:
- Dùng để vẽ các mạch điện - điện tử (mạch số, mạch tương tự)
- Dùng để mô phỏng, đo đạc các mạch điện tử.
- Dùng để thiết kế mạch in
- Dùng để giả lập trong việc nhúng các lệnh trong C, Assembly vào IC.
HƯỚNG DẪN CÀI ĐẶT

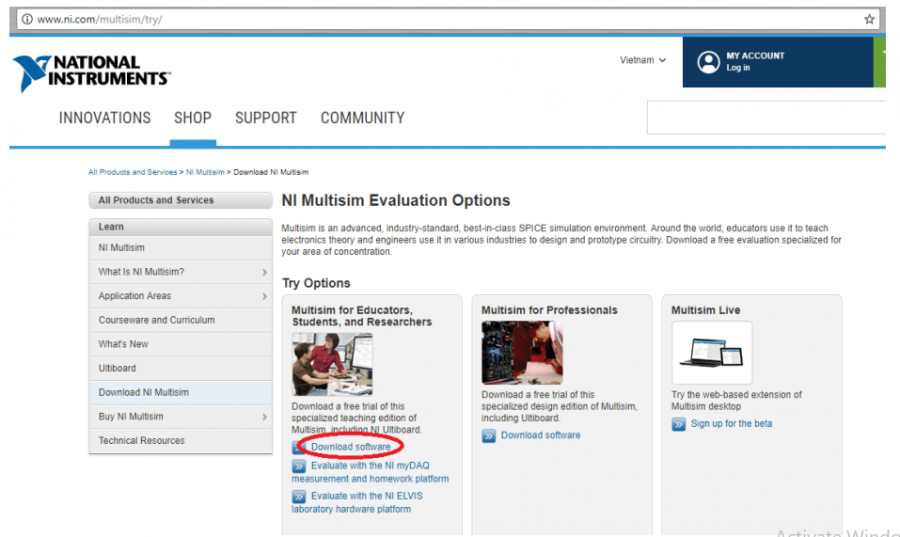

- Tải phần mềm từ trang chủ của hãng NATIONAL INSTRUMENTS COMPANY (http://www.ni.com/multisim/try/) hoặc
click Vào đây để tải về bản cài do nhóm tác giả cung cấp.

- Sau khi tải xong tiến hành cài đặt theo trình tự các bước:
Bước 1: Chạy file ‘NI_Circuit_Design_Suite_14_0_1’ để unZip gói cài đặt.

Bước 2: Chọn thư mục để chứa file unzip và click Unzip.
Bước 3: Sau khi unzip thành công, click chọn Close file ‘setup’ của phần mềm sẽ tự khởi chạy. Chờ khoảng vài phút rồi nhấn click next để tiếp tục
Bước 4: Khi màn hình máy tính hiển thị thông báo tác vụ cài đặt đang diễn ra và yêu cầu bạn nhập serial number thì hãy lấy serial number bằng cách mở thư mục đã giải nén lúc đầu, mở thư mục cra.ck và giải nén file cra.ck, sau đó mở file lên.
Bước 5: Click ‘options’, chọn tiếp ‘Generate serial number’ để lấy serial.
Bước 6: Click ‘options’, chọn tiếp ‘Generate serial number’ để lấy serial.
Bước 7: Chọn thư mục để cài đặt phần mềm Multisim 14 và next đều đặn qua các tác vụ đến khi quá trình cài đặt NI Multisim & Ultiboard 14.0 bắt đầu. Hãy chờ trong vài phút đến khi quá trình cài đặt hoàn tất và nhấn restart later.
Sau khi cài đặt xong, chương trình sẽ có giao diện như sau:

Click VÀO ĐÂY để xem Video hướng dẫn cài đặt.
HƯỚNG DẪN SỬ DỤNG
Khi mở chương trình lên ngay lập tức sẽ xuất hiện một trang trống (Blank Page) để thao tác có tên là Design1. giao diện chương trình gồm:

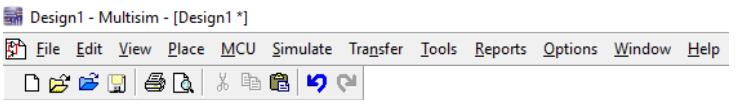

- Khung menu và khung thao tác nhanh: dùng để thao tác liên quan đến các chỉnh sửa liên quan của chương trình.

- Khung lựa chọn linh kiện: chọn nhanh một số linh kiện thường dùng như nguồn, đất, Diode, BJT, Op-amp...

- Khung chạy mô phỏng: có các tùy chọn cho việc chạy mô phỏng, liên kết với menu Stimulate trong thanh Menu.

- Khung lấy dụng cụ đo: Lấy các dụng cụ đo dòng, áp, công suất, tín hiệu số...tại một hoặc hai điểm

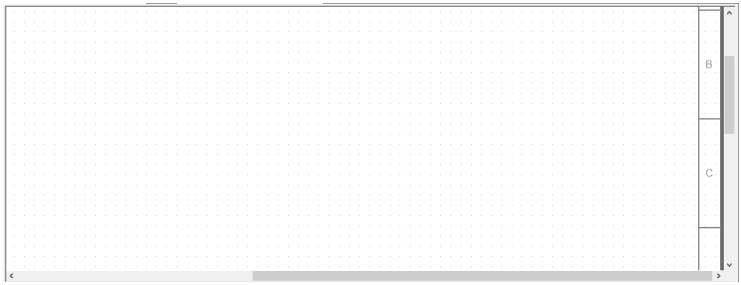

- Khu vực làm việc: Nơi đặt các linh kiện, thiết kế mạch, nơi thao tác chính của chương trình.

- Khung lấy các máy đo chuyên dụng: Các máy đo dòng, máy đo áp, máy hiện sóng, máy tạo sóng...
Click VÀO ĐÂY để xem tài liệu hướng dẫn sử dụng.
