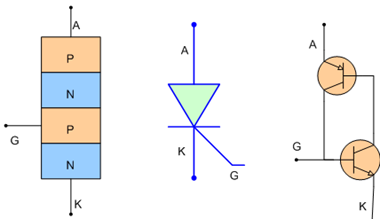

Thyristor có cấu tạo gồm 4 lớp bán dẫn ghép lại tạo thành hai Transistor mắc nối tiếp, một Transistor thuận và một Transistor ngược. Thyristor là Diode có điều khiển , bình thường khi được phân cực thuận, Thyristor chưa dẫn điện, khi có một điện áp kích vào chân G => Thyristor dẫn cho đến khi điện áp đảo chiều hoặc cắt điện áp nguồn Thyristor mới ngưng dẫn.

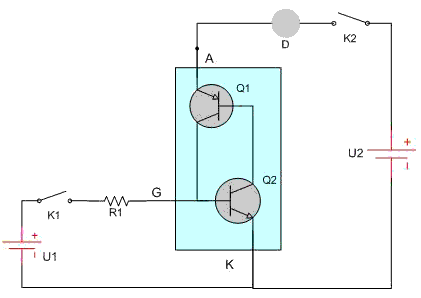

Sơ đồ khảo sát nguyên tắc hoạt động của Thyristor:
Khi công tắc K2 đóng, Thyristor mặc dù được phân cực thuận nhưng vẫn không có dòng điện chạy qua, đèn không sáng.
Khi công tắc K1 đóng, điện áp U1 cấp vào chân G làm đèn Q2 dẫn => kéo theo đèn Q1 dẫn => dòng điện từ nguồn U2 đi qua Thyristor làm đèn sáng.
Tiếp theo khi công tắc K1 ngắt nhưng đèn vẫn sáng, vì khi Q1 dẫn, điện áp chân B đèn Q2 tăng làm Q2 dẫn, khi Q2 dẫn làm áp chân B đèn Q1 giảm làm đèn Q1 dẫn, như vậy hai đèn định thiên cho nhau và duy trì trang thái dẫn điện.
Đèn sáng duy trì cho đến khi K2 ngắt => Thyristor không được cấp điện và ngưng trang thái hoạt động.
Khi Thyristor đã ngưng dẫn, ta đóng K2 nhưng đèn vẫn không sáng như trường hợp ban đầu.
Khi công tắc K1 đóng, điện áp U1 cấp vào chân G làm đèn Q2 dẫn => kéo theo đèn Q1 dẫn => dòng điện từ nguồn U2 đi qua Thyristor làm đèn sáng.
Tiếp theo khi công tắc K1 ngắt nhưng đèn vẫn sáng, vì khi Q1 dẫn, điện áp chân B đèn Q2 tăng làm Q2 dẫn, khi Q2 dẫn làm áp chân B đèn Q1 giảm làm đèn Q1 dẫn, như vậy hai đèn định thiên cho nhau và duy trì trang thái dẫn điện.
Đèn sáng duy trì cho đến khi K2 ngắt => Thyristor không được cấp điện và ngưng trang thái hoạt động.
Khi Thyristor đã ngưng dẫn, ta đóng K2 nhưng đèn vẫn không sáng như trường hợp ban đầu.
Bước 1: Đóng khóa K1 quan sát độ sáng của bóng đèn và dòng điện trên các nhánh.
Bước 2: Tiếp tục đóng khóa K2, quan sát độ sáng của bóng đèn lúc này và chiều dòng điện trên các nhánh? Giải thích hiện tượng?
Bước 3: Đóng khóa K1, và mở khóa K2 quan sát độ sáng của bóng đèn. Giải thích hiện tượng?
Bước 4: Ngắt đồng thời khóa K1 và K2, quan sát độ sáng của bóng đèn.
Bước 5: Đưa ra kết luận về nguyên tắc hoạt động của Thyristor dựa trên kết quả khảo sát ở các bước 1; 2; 3; 4.
Bước 2: Tiếp tục đóng khóa K2, quan sát độ sáng của bóng đèn lúc này và chiều dòng điện trên các nhánh? Giải thích hiện tượng?
Bước 3: Đóng khóa K1, và mở khóa K2 quan sát độ sáng của bóng đèn. Giải thích hiện tượng?
Bước 4: Ngắt đồng thời khóa K1 và K2, quan sát độ sáng của bóng đèn.
Bước 5: Đưa ra kết luận về nguyên tắc hoạt động của Thyristor dựa trên kết quả khảo sát ở các bước 1; 2; 3; 4.
Click VÀO ĐÂY để bắt đầu thực hành
