PHÂN TÍCH MẠCH ĐIỆN 1 CHIỀU THUẦN TRỞ. PHƯƠNG PHÁP ĐIỆN THẾ ĐIỂM NÚT.

                 Phương pháp điện thế điểm nút là phương pháp phân tích mạch điện với ẩn số trong hệ phương trình là điện thế các nút độc lập.
                Thứ tự các bước tiến hành
                - Bước 1:Đánh số thứ tự (hay ký hiệu) các nút. Chọn nút gốc với giả thiết điện thế nút gốc bằng không, các nút còn lại là các nút độc lập.

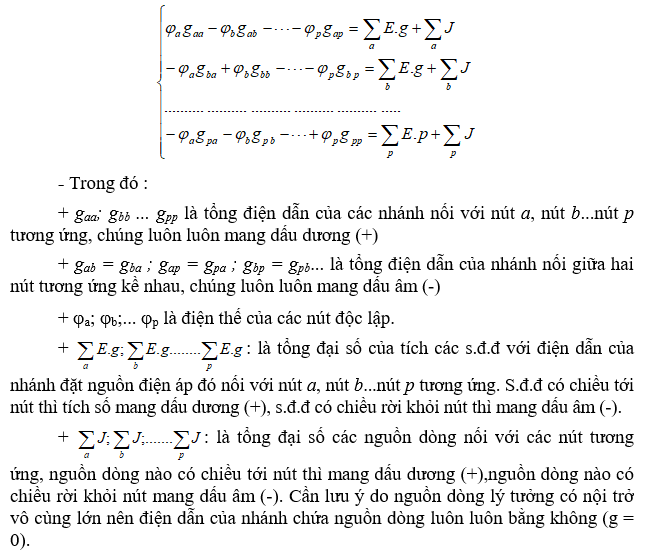

                - Bước 2: Lập hệ phương trình Kiếc khốp 1 cho các nút độc lập với ẩn số là điện thế các nút theo biểu thức dưới
                - Bước 3: Giải hệ phương trình để tìm điện thế các nút, từ đó xác định được trị số và chiều thực của dòng điện trên các nhánh theo biểu thức định luật Ôm.
              - Chú ý:
              + Tổng dẫn các nhánh nối tới nút trong phương trình nút thì dương.
              + Tổng dẫn các nhánh nối tới nút khác trong phương trình nút thì âm.
              + Nguồn dòng có chiều tới nút thì dương ngược lại thì âm.
              + Nội trở của nguồn dòng rj vô cùng. vậy điện dẫn chứa nguồn dòng luôn bằng không.
 BÀI TẬP MINH HỌA

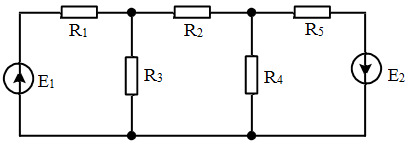

 Cho mạch điện như hình vẽ dưới đây, biết R1 = R3 = 1W;
 R2 = R4 = 2W; R5 = 3W; E1 = 8V; E2 = 12V.
Tìm dòng điện trên các nhánh bằng phương pháp điện thế điểm nút.

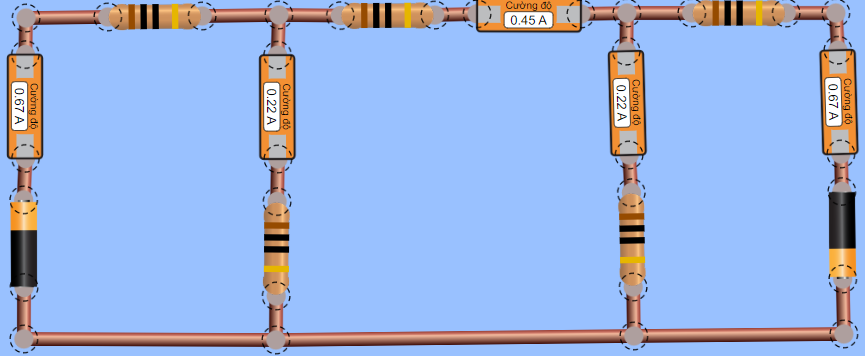

              Bước 1: Lựa chọn nguồn và linh kiện xây dựng mạch mô phỏng để giải bài tập (phần GIỚI THIỆU) như mạch dưới đây:


            Bước 2:Thiếp lập giá trị các thành phần trong mạch. Chú ý chiều các nguồn điện.
            Bước 3:áp dụng phương pháp điện thế điểm nút, giải mạch điện và đưa ra các giá trị dòng điện trên các nhánh?
            Bước 4:Chạy mô phỏng đã xây dựng ở bước 1, quan sát giá trị dòng điện trên các nhánh. Sử dụng Vôn kế đo điện áp trên các điện trở?
            Bước 5:So sánh kết quả ở bước 4 với giá trị dòng điện tính toán được ở bước 3.
