PHÂN TÍCH MẠCH ĐIỆN 1 CHIỀU THUẦN TRỞ. PHƯƠNG PHÁP DÒNG ĐIỆN VÒNG.

               Phương pháp dòng điện vòng là phương pháp phân tích mạch điện với ẩn số trong hệ phương trình là dòng điện của các vòng độc lập.
              Thứ tự các bước phân tích mạch
              -  Bước 1: Chọn và đánh số thứ tự  (hay ký hiệu)  các vòng độc lập,  tuỳ ý chọn chiều dòng điện các mạch vòng độc lập đó.
              - Bước 2: Lập hệ phương trình  Kiếc khốp 2 cho các mạch vòng đã chọn. Sụt áp trên mỗi điện trở bằng tổng đại số các sụt áp do các dòng điện mạch vòng qua nó gây ra.
              - Bước 3: Giải hệ phương trình để tìm trị số các dòng điện mạch vòng, từ đó xác định được trị số và chiều thực của dòng điện trên các nhánh. Dòng điện mỗi nhánh bằng tổng đại số các dòng điện mạch vòng qua nó.

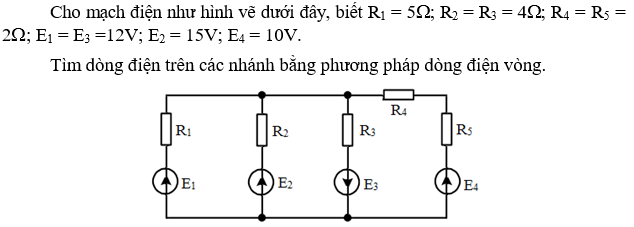

              Tìm dòng điện các nhánh của mạch điện sau theo phương pháp dòng điện vòng.


               - Chú ý:
             Khi phân tích theo phương pháp mạch điện dòng vòng nếu trong mạch có các nguồn dòng ta phải giả thiết các nguồn dòng ấy chạy khép kín qua một số nhánh nào đó của  mạch.

BÀI TẬP

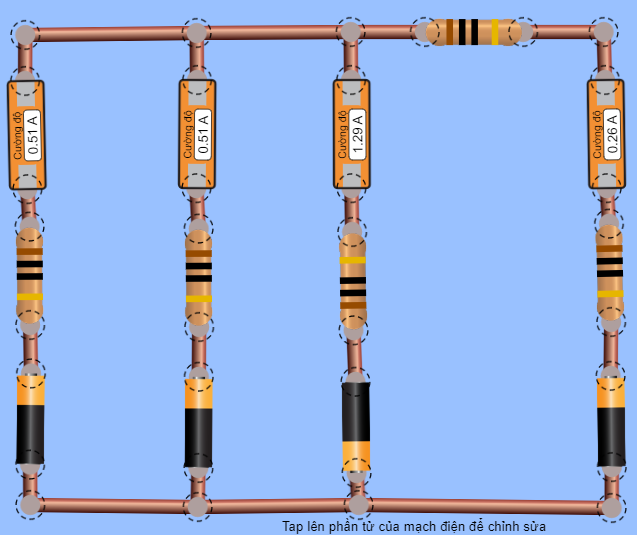

                  Bước 1: Lựa chọn nguồn và linh kiện xây dựng mạch mô phỏng để giải bài tập (phần GIỚI THIỆU) như mạch dưới đây:



                Bước 2:Thiếp lập giá trị các thành phần trong mạch. Chú ý chiều các nguồn điện.
                Bước 3:áp dụng phương pháp dòng điện vòng, giải mạch điện và đưa ra các giá trị dòng điện trên các nhánh?
                Bước 4:Chạy mô phỏng đã xây dựng ở bước 1, quan sát giá trị dòng điện trên các nhánh. Sử dụng Vôn kế đo điện áp trên các điện trở?
                Bước 5:So sánh kết quả ở bước 4 với giá trị dòng điện tính toán được ở bước 3.
