Máy tạo sóng còn được gọi là máy tạo tín hiệu đo lường, là thiết bị tạo ra các tín hiệu có độ chính xác và độ ổn định cao dùng để làm tín hiệu chuẩn, hiệu chỉnh các thiết bị điện tử viễn thông. Một số loại máy tạo sóng đang được sử dụng phổ biến hiện nay như máy tạo sóng âm tần và đếm tần số LODESTAR AG-2603AD và Máy tạosóng cao tần và đếm tần số LODESTAR SG-4162AD
- Hướng dẫn sử dụng máy tạo sóng âm tần và đếm tần số LODESTARAG-2603AD
Chức năng núm nút đảo mạch:
.png)
.png)
- Hướng dẫn sử dụng máy tạo sóng âm tần và đếm tần số LODESTARAG-2603AD
Chức năng núm nút đảo mạch:
(1) A, B, C, D, E: thay đổi băng tần.
(2) Chế độ chọn xung hoặc sin.
(3) Núm điều chỉnh chất lượng xung.
(4) Đầu ra (Đầu vào đếm).
(5) Thay đổi dải tần ra.
(6) Công tắc nguồn.
(7) Núm thay đổi tần số.
(8) Màn hiển thị tần số.
(9)Thay đổi mức tín hiệu đầu ra.
Quy trình sử dụng:
+ Bước 1: Đấu nối dây nguồn, dây lấy tín hiệu. Bật công tắc nguồn.
+ Bước 2: Đặt chế độ ở các nút A, B, C, D, E để chọn dải tần số.
+ Bước 3: Xoay núm (7) để tinh chỉnh tần số cho chính xác.
+ Bước 4: Chọn chế độ phát sóng sin thì không nhấn phím (2), phát sóng xung thì nhấn phím (2).
+ Bước 5: Quan sát tần số tín hiệu phát trên màn hình hiển thị.
Trường hợp sử dụng như một máy đếm tần số thì nối dây lấy tín hiệu vào đầu vào đếm tần số (4). Chọn dải tần số cần đếm bằng đảo mạch (5), kết quả sẽ hiển thị trên màn chỉ chị số (8).
- Hướng dẫn sử dụng máy tạosóng cao tần và đếm tần số LODESTAR SG-4162AD
Chức năng núm nút đảo mạch:
(2) Chế độ chọn xung hoặc sin.
(3) Núm điều chỉnh chất lượng xung.
(4) Đầu ra (Đầu vào đếm).
(5) Thay đổi dải tần ra.
(6) Công tắc nguồn.
(7) Núm thay đổi tần số.
(8) Màn hiển thị tần số.
(9)Thay đổi mức tín hiệu đầu ra.
Quy trình sử dụng:
+ Bước 1: Đấu nối dây nguồn, dây lấy tín hiệu. Bật công tắc nguồn.
+ Bước 2: Đặt chế độ ở các nút A, B, C, D, E để chọn dải tần số.
+ Bước 3: Xoay núm (7) để tinh chỉnh tần số cho chính xác.
+ Bước 4: Chọn chế độ phát sóng sin thì không nhấn phím (2), phát sóng xung thì nhấn phím (2).
+ Bước 5: Quan sát tần số tín hiệu phát trên màn hình hiển thị.
Trường hợp sử dụng như một máy đếm tần số thì nối dây lấy tín hiệu vào đầu vào đếm tần số (4). Chọn dải tần số cần đếm bằng đảo mạch (5), kết quả sẽ hiển thị trên màn chỉ chị số (8).

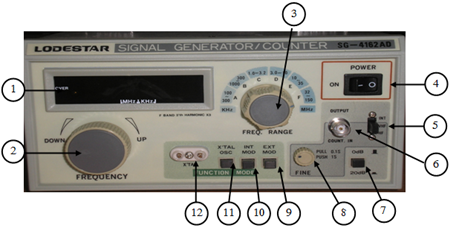

- Hướng dẫn sử dụng máy tạosóng cao tần và đếm tần số LODESTAR SG-4162AD
Chức năng núm nút đảo mạch:
(1) Màn hiển thị
(2) Núm điều chỉnh tần số
(3) Đảo mạch chọn băng tần
(4) Công tắc nguồn
(5) Nút chọn dải tần
(6) Đầu ra (đầu vào đếm)
(7) Đảo mạch chọn mức
(8) Nút điều chỉnh chất lượng
(9) Nút chọn chế độ điều chế ngoài
(10) Nút chọn chế độ điều chế trong
(11) Nút chọn chế độ dao động thạch anh
(12) Đầu ra tín hiệu dao động thạch anh
Quy trình sử dụng:
+ Bước 1: Đấu nối dây nguồn, dây lấy tín hiệu. Bật công tắc nguồn.
+ Bước 2: Chọn chế độ điều chế biên độ. Nếu nhấn phím INT MOD (10) thì máy được điều chế trong với âm tần 1KHz, đầu ra sẽ là tín hiệu điều biên với tín hiệu âm tần 1Khz.
Nếu nhấn phím EXT MOD (9) thì máy được điều chế ngoài, tín hiệu âm tần đưa vào giắc cắm IN MOD phía sau máy.
+ Bước 3: Đặt chế độ ở đảo mạch (3) để chọn dải tần số.
+ Bước 4: Xoay núm (2) để tinh chỉnh tần số cho chính xác. Điều chỉnh chất lượng tín hiệu bằng núm (8)
+ Bước 5: Quan sát tín hiệu trên màn hình hiển thị.
Trường hợp sử dụng như một máy đếm tần số thì nối dây lấy tín hiệu vào vào đầu vào đếm tần số (6). Chọn dải tần số cần đếm bằng đảo mạch (5), kết quả sẽ hiển thị trên màn chỉ chị số (1).
(2) Núm điều chỉnh tần số
(3) Đảo mạch chọn băng tần
(4) Công tắc nguồn
(5) Nút chọn dải tần
(6) Đầu ra (đầu vào đếm)
(7) Đảo mạch chọn mức
(8) Nút điều chỉnh chất lượng
(9) Nút chọn chế độ điều chế ngoài
(10) Nút chọn chế độ điều chế trong
(11) Nút chọn chế độ dao động thạch anh
(12) Đầu ra tín hiệu dao động thạch anh
Quy trình sử dụng:
+ Bước 1: Đấu nối dây nguồn, dây lấy tín hiệu. Bật công tắc nguồn.
+ Bước 2: Chọn chế độ điều chế biên độ. Nếu nhấn phím INT MOD (10) thì máy được điều chế trong với âm tần 1KHz, đầu ra sẽ là tín hiệu điều biên với tín hiệu âm tần 1Khz.
Nếu nhấn phím EXT MOD (9) thì máy được điều chế ngoài, tín hiệu âm tần đưa vào giắc cắm IN MOD phía sau máy.
+ Bước 3: Đặt chế độ ở đảo mạch (3) để chọn dải tần số.
+ Bước 4: Xoay núm (2) để tinh chỉnh tần số cho chính xác. Điều chỉnh chất lượng tín hiệu bằng núm (8)
+ Bước 5: Quan sát tín hiệu trên màn hình hiển thị.
Trường hợp sử dụng như một máy đếm tần số thì nối dây lấy tín hiệu vào vào đầu vào đếm tần số (6). Chọn dải tần số cần đếm bằng đảo mạch (5), kết quả sẽ hiển thị trên màn chỉ chị số (1).
Bước 1: Khởi chạy mô phỏng bằng cách click chuột vào biểu tượng PLAY trên khay hệ thống
Bước 2: Click chuột vào XFG1. Đây là máy tạo sóng được mô phỏng từ máy tạo sóng Aligent 33120A với các tính năng tương tự trong thực tế. Tiến hành bật nguồn và bắt đầu các thao tác làm việc với máy
Bước 3: Click chuột vào biểu tượng Freq để lựa chọn chế độ điều chỉnh tần số. Click chuột vào các biểu tượng đặc trưng cho các dạng tín hiệu cần phát (VD: lựa chọn biểu tượng AM khi phát tín hiệu hình sin). Điều chỉnh núm xoay để tiến hành điều chỉnh tần số đến giá trị cần phát.
Bước 4: Thực hiện phát sóng tín hiệu với các tần số f = 2.5 kHz, f = 4,85 kHz, f = 102 kHz, f = 2,35 MHz
Bước 5: Click chuột vào biểu tượng Ampl để lựa chọn chế độ điều chỉnh biên độ. Điều chỉnh núm xoay để tiến hành điều chỉnh biên độ của tín hiệu phát. Thực hiện phát sóng tín hiệu có tần số f = 1,55 kHz với các biên độ A = 200 mV; 350 mV; 1,2 V.
Người học truy cập Vào đây để xây dựng bài thực hành
Bước 2: Click chuột vào XFG1. Đây là máy tạo sóng được mô phỏng từ máy tạo sóng Aligent 33120A với các tính năng tương tự trong thực tế. Tiến hành bật nguồn và bắt đầu các thao tác làm việc với máy
Bước 3: Click chuột vào biểu tượng Freq để lựa chọn chế độ điều chỉnh tần số. Click chuột vào các biểu tượng đặc trưng cho các dạng tín hiệu cần phát (VD: lựa chọn biểu tượng AM khi phát tín hiệu hình sin). Điều chỉnh núm xoay để tiến hành điều chỉnh tần số đến giá trị cần phát.
Bước 4: Thực hiện phát sóng tín hiệu với các tần số f = 2.5 kHz, f = 4,85 kHz, f = 102 kHz, f = 2,35 MHz
Bước 5: Click chuột vào biểu tượng Ampl để lựa chọn chế độ điều chỉnh biên độ. Điều chỉnh núm xoay để tiến hành điều chỉnh biên độ của tín hiệu phát. Thực hiện phát sóng tín hiệu có tần số f = 1,55 kHz với các biên độ A = 200 mV; 350 mV; 1,2 V.
Người học truy cập Vào đây để xây dựng bài thực hành
Click VÀO ĐÂY để tải về file thực hành
Lưu ý: Để sử dụng bài thực hành người dùng cần phải cài đặt phần mềm Multisim. Sau khi tải về tiến hành mở file và bắt đầu thực hành.
