- Mạch cộng đảo
Giả sử bộ khuếch đại thuật toán là lý tưởng và có n đầu vào lần lượt với tín hiệu tại các đầu vào là: Uv1, Uv2, Uv3, ….. Uvn đưa tới cửa vào đảo. Các điện trở tại các đầu vào lần lượt là: R1, R2, R3, …..Rn
Dùng phương pháp xếp chồng ta có:
- Mạch cộng không đảo
Giả sử bộ khuếch đại thuật toán là lý tưởng và có n đầu vào lần lượt với tín hiệu tại các đầu vào là: Uv1, Uv2, Uv3, ….. Uvn đưa tới cửa vào không đảo. Các điện trở tại các đầu vào lần lượt là: R1, R2, R3, …..Rn.
.png)
.png)
Giả sử bộ khuếch đại thuật toán là lý tưởng và có n đầu vào lần lượt với tín hiệu tại các đầu vào là: Uv1, Uv2, Uv3, ….. Uvn đưa tới cửa vào đảo. Các điện trở tại các đầu vào lần lượt là: R1, R2, R3, …..Rn
Ur1 = - (RN /R1). Uv1
Ur2 = - (RN /R2). Uv2
Ur3 = - (RN /R3). Uv3
Un= - (RN /Rn). Uvn
Điện áp ngõ ra:
Ur2 = - (RN /R2). Uv2
Ur3 = - (RN /R3). Uv3
Un= - (RN /Rn). Uvn
Ur = - ((RN /R1). Uv1 + (RN /R2). Uv2 + (RN /R3). Uv3 + (RN /Rn). Uvn)
Nếu chọn R1 = R2 = R3 = Rn = R, ta có:
Ur = - (RN /R1)( Uv1 + Uv2 + Uv3 + Uvn)
Nếu RN = R, ta có:
Ur = - (Uv1 + Uv2 + Uv3 + Uvn )
Như vậy tín hiệu ra bằng tổng các tín hiệu ở đầu vào nhưng đảo pha nên gọi là mạch cộng đảo.- Mạch cộng không đảo

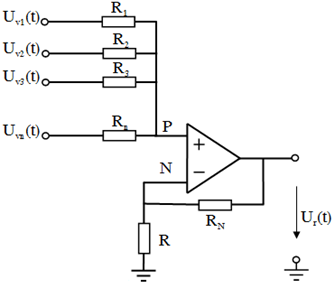

Giả sử bộ khuếch đại thuật toán là lý tưởng và có n đầu vào lần lượt với tín hiệu tại các đầu vào là: Uv1, Uv2, Uv3, ….. Uvn đưa tới cửa vào không đảo. Các điện trở tại các đầu vào lần lượt là: R1, R2, R3, …..Rn.
Nếu ta chọn: R = R1 = R2 = ……= Rn thì khi đó tín hiệu tại đầu ra là:
Chọn: RN = (n-1)R thì: Ur = Uv1 + Uv2 + Uv3 + …..+ Uvn
Như vậy tín hiệu ra bằng tổng tín hiệu vào do vậy ta gọi là mạch cộng không đảo.
Như vậy tín hiệu ra bằng tổng tín hiệu vào do vậy ta gọi là mạch cộng không đảo.
Bước 1: Quan sát các 2 mạch mô phỏng hiệu ứng đưa ra nhận xét về mối quan hệ về pha, biên độ giữa tín hiệu ra và tín hiệu vào trong từng mạch?
Bước 2: Xác định chiều các dòng điện vào IV và dòng điện hồi tiếp Iht ? Nhận xét mối quan hệ giữa chúng?

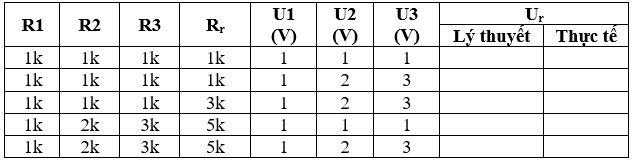

Bước 3: Thiết lập các giá trị R1 , R2 , R3 , Rn của mạch cộng đảo hoàn thành bảng giá trị sau:
.png)
Bước 4: Từ bảng giá trị ở bước 3 hãy cho biết tín hiệu ra phụ thuộc vào những tham số nào? giải thích tại sao tín hiệu ra ngược pha với tín hiệu vào?
Bước 5: Lặp lại các bước 1, 2, 3, 4 đối với mạch cộng không đảo.
Bước 2: Xác định chiều các dòng điện vào IV và dòng điện hồi tiếp Iht ? Nhận xét mối quan hệ giữa chúng?
Bước 3: Thiết lập các giá trị R1 , R2 , R3 , Rn của mạch cộng đảo hoàn thành bảng giá trị sau:
Bước 5: Lặp lại các bước 1, 2, 3, 4 đối với mạch cộng không đảo.
