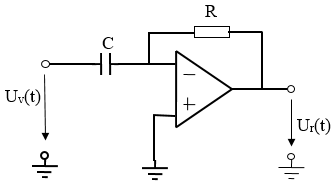

Giả sử bộ khuếch đại thuật toán là lý tưởng. Tín hiệu vào Uv(t) đặt vào cửa vào đảo, điện trở R lấy tín hiệu hồi tiếp đầu ra trở lại đầu vào đảo, tụ C đặt tại đầu vào.
Khi đó tín hiệu ra:
Giả sử điện áp vào có dạng: Uv(t) = Uvm sin wt thì khi đó ta có điện áp ra:
Tín hiệu vào là dạng sin còn tín hiệu ra là dạng cosin do đó tín hiệu ra quay pha 900 so với tín hiệu vào.
Biên độ tín hiệu ra tỉ lệ thuận với tần số của tín hiệu vào do đó mạch tích phân tương đương như một bộ lọc thông cao.
Mạch vi phân thường được ứng dụng để biến đổi xung tam giác thành xung vuông.
Khi đó tín hiệu ra:
Biên độ tín hiệu ra tỉ lệ thuận với tần số của tín hiệu vào do đó mạch tích phân tương đương như một bộ lọc thông cao.
Mạch vi phân thường được ứng dụng để biến đổi xung tam giác thành xung vuông.
Bước 1:Quan sát mạch mô phỏng hiệu ứng đưa ra nhận xét về mối quan hệ về pha, biên độ giữa tín hiệu ra vàtín hiệu vào?
Bước 2:Thiết lập tín hiệu vào dạng hình sin, dạng xung tam giác sau đó quan sát dạng tín hiệu ra và đưa ra nhận xét?

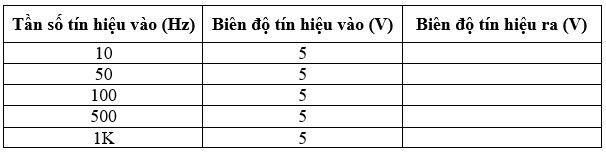

Bước 3:Đối với mỗi dạng tín hiệu vào thay đổi tần số tín hiệu vào và hoàn thành bảng sau:
Bước 4:Từ bảng giá trị ở bước 3, đưa ra nhận xét về mối quan hệ giữa tín hiệu ra và tần số của tín hiệu vào?
Bước 5:Tín hiệu ra phụ thuộc vào giá trị R, C như thế nào?
Bước 2:Thiết lập tín hiệu vào dạng hình sin, dạng xung tam giác sau đó quan sát dạng tín hiệu ra và đưa ra nhận xét?
Bước 3:Đối với mỗi dạng tín hiệu vào thay đổi tần số tín hiệu vào và hoàn thành bảng sau:
Bước 5:Tín hiệu ra phụ thuộc vào giá trị R, C như thế nào?
